DH-GSTN5300/12F剩余電流式電氣火災監控探測器

作者:海灣消防文章來源：http://www.js-zymm.com/ [大中小]

一、海灣DH-GSTN5300/12F剩余電流式電氣火災監控探測器概述

　　DH-GSTN5300/12F剩余電流式電氣火災監控探測器為分體式單路探測器，由信號處理模塊和剩余電流傳感器兩部分構成，其中信號處理模塊可面板嵌入式安裝也可導軌安裝，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。

二、海灣DH-GSTN5300/12F剩余電流式電氣火災監控探測器產品規格

型號	DH-GSTN5300/12F
工作電壓	總線24V,無極性
工作電流
剩余電流報警設定值	50mA到1000mA(步進1mA)
主回路電流	0A~2000A
主回路電壓
報警響應時間	≤30s
輸出觸點容量	1A/125VAC,2A/30VDC
環境溫度	-10℃~+60℃
相對濕度	≤95%,不凝露
海拔	<3000m
外殼防護等級	IP30
執行標準	GB14287.2-2005

三、DH-GSTN5300/12F探測器所接傳感器技術參

傳感器型號	GSTZCT-12F
穿線孔徑	128*56
最大主回路電流(A)	100A 銅牌 400A電纜
外形尺寸	17115470
安裝尺寸	137757
安裝螺紋規格	M5

四、DH-GSTN5300/12F剩余電流式電氣火災監控探測器安裝示意圖

　　DH-GSTN5300/12F剩余電流式電氣火災監控探測器為分體式單路探測器，由信號處理模塊和剩余電流傳感器兩部分構成，下面介紹的是它們各自的安裝示意圖。

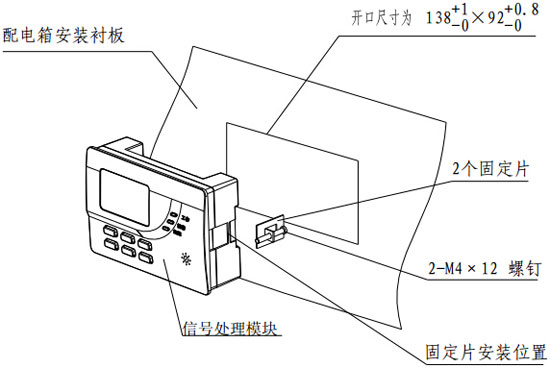

1、信號處理模塊可直接嵌裝于箱體面板上，面板安裝圖如下：

DH-GSTN5300/12F信號處理模塊面板安裝圖

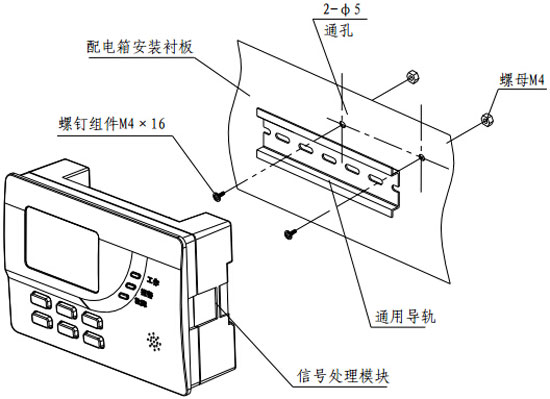

　　2、信號處理模塊也可使用導軌安裝，導軌安裝圖如下：

DH-GSTN5300/12F信號處理模塊導軌安裝圖

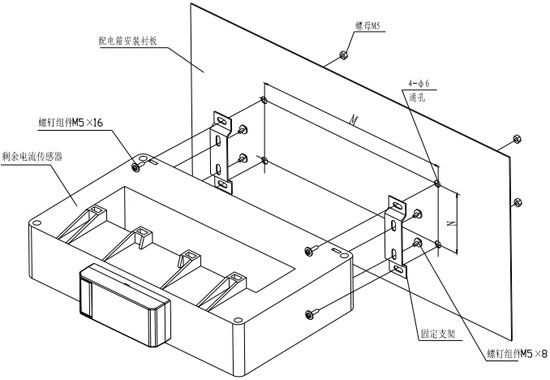

　　3、剩余電流傳感器安裝示意圖如下：

DH-GSTN5300/12F傳感器安裝示意圖

五、下載資質及技術資料區域：

1.海灣電氣火災監控系統-產品手冊下載

2.海灣電氣火災監控系統應用設計說明書下載

3.海灣公司介紹下載

4.海灣一站式消防解決方案下載

5.GST產品認證證書及檢驗報告通用卷下載

6.檢驗報告通用卷二下載
